Technik - Die Wetterstation und was es noch dazu braucht

Standort

Die Wetterstation am Gartenrand neben einer Wiese, auf dem Kamin der Windmesser


Windmesser auf dem unbenutzten Kamin

Die Wetterstation steht in Muri b. Bern (CH) (CH-Koordinaten: 604 130/196 950; 7° 29'34" Ost, 46°55'25" Nord) auf 523 MüM.

Muri ist eine Agglomerationsgemeinde im Süden von Bern, direkt an die Hauptstadt angrenzend.

Die Station steht in der Nähe der Aare, rund 30 Höhenmeter oberhalb der Ebene Belpmoos durch deren Ostrand die Aare fliesst. An Wintertagen bildet sich in dieser Ebene oft ein Kältesee, der bis zur Station hinauf reicht. Daher werden bei solche Lagen manchmal mehrere Grad tiefere Temperaturen gemessen als an der offiziellen SMA Station der Stadt Bern.

Die Station (ISS) mit den Sensoren ausser dem Windmesser ist im Garten aufgebaut. Aufgrund ungünstiger Platzverhältnisse (Haus/Bäume) ist der Aufstellort nicht ganz regelkonform. Die Station steht rund 3.5m über Boden, bzw. Büschen (norm: 2m über Gras) An der Westseite öffnet sich eine Wiese, gegen Osten sind Büsche gepflanzt, die aber nur nördlich der Station diese überragen. Die Messwerte sollten dadurch nur minim abweichen. Sonneneinstrahlung für die UV und Sonnenenergiemessung ist fast ganztags gewährleistet, mit Ausnahme dass am Morgen früh die Station erst rund 30 Min bis max. eine Stunde nach Sonnenaufgang beschienen wird. Zudem wirft im Winter eine Birke zwischen ca 0830 und 0930 teilweise Schatten auf die Station

Der Windmesser ist auf dem Dach an der Spitze eines unbenutzten Kamins montiert. Die Höhe ab Oberkante Dach ist mit 1m leider noch zu gering, so dass Verwirbelungen die Messwerte verfälschen können. Zudem steht das Anemometer leicht im Windschatten einer Birke aus SSW.

Station

Als Wetterstation kommt die Vantage Pro 2 Plus mit aktiv belüfteter Sensoreinheit von Davis Instruments zum Einsatz (6163EU).

Davis Vantage Pro 2 Plus mit aktiver 24 h Belüftung (nur ISS)

Diese zeichnet sich aus durch eine hohe Messgenauigkeit, die manchmal nahe an die offiziellen Messstationen reicht.

Folgende Sensoren sind eingebaut:

• Temperatur aussen und innen
• Feuchtigkeit aussen und innen
• Luftdruck
• Windstärke und Richtung
• Regenmenge
• UV Index
• Strahlungsleistung

Eine zusätzliche Bodenstation misst die

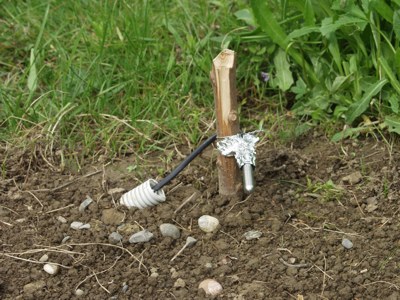

• Temperatur 5 cm ab Boden
• Temperatur und Bodenfeuchte in den Tiefen 10, 20 und 50 cm.

Viele weitere Grössen wie etwa der Taupunkt, Winchill etc. können aus den Messwerten errechnet werden.

Die Station überträgt die Messwerte alle 2.5s über Funk an eine Konsole, die im Haus aufgebaut ist. Dort werden die gemessenen und einige errechnete Parameter dargestellt. Diese ist zudem mit einem PC verbunden, der die Messwerte archiviert und für das Internet aufbereitet. Mehr dazu unter Wetterserver

Einige Tipps zur Installation finden sich unter Installation der Davis Vantage Pro 2

Modifikationen wie eine Regenmesserheizung finden sich hier (folgt)

Ein Erfahrungsbericht mit der Station findet sich unter Testbericht der Vantage Pro
